[AWS] AWS CloudFormation을 통한 인프라 구성

이번 글에서는 AWS CloudFormation을 활용하여 인프라를 코드로 관리하는 방법을 다룹니다. CloudFormation을 사용하면 VPC, EC2, 보안 그룹 등 다양한 AWS 리소스를 템플릿(YAML/JSON) 파일로 정의하고, 자동으로 생성 및 관리할 수 있습니다.



실습에서는 다음 내용을 수행합니다.

1️⃣ CloudFormation을 사용한 네트워크 구성

• lab-network.yaml 템플릿을 이용하여 VPC, 서브넷, 인터넷 게이트웨이 등을 생성

2️⃣ 애플리케이션 배포 (EC2 및 보안 그룹 설정)

• lab-application.yaml 템플릿을 이용하여 EC2 인스턴스(Web Server) 및 보안 그룹을 생성

3️⃣ 드리프트 감지를 활용한 변경 사항 추적

• CloudFormation에서 제공하는 드리프트 감지 기능을 활용하여
  소스 코드와 실제 환경 간의 차이를 확인

4️⃣ 스택 삭제 및 정리

• 실습이 끝난 후 생성된 리소스를 CloudFormation 스택 삭제를 통해 정리

이 과정을 통해 Infrastructure as Code(IaC) 개념을 이해하고, AWS 인프라를 효율적으로 관리하는 방법을 익힐 수 있습니다.



실습에서 사용할 AWS 리소스 템플릿은 아래와 같이 작성되어 있습니다.

• lab-network.yaml



AWSTemplateFormatVersion: 2010-09-09
Description: >-
  Network Template: Sample template that creates a VPC with DNS and public IPs enabled.

# This template creates:
#   VPC
#   Internet Gateway
#   Public Route Table
#   Public Subnet

######################
# Resources section
######################

Resources:

  ## VPC

  VPC:
    Type: AWS::EC2::VPC
    Properties:
      EnableDnsSupport: true
      EnableDnsHostnames: true
      CidrBlock: 10.100.0.0/16

  ## Internet Gateway

  InternetGateway:
    Type: AWS::EC2::InternetGateway

  VPCGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

  ## Public Route Table

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC

  PublicRoute:
    Type: AWS::EC2::Route
    DependsOn: VPCGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  ## Public Subnet

  PublicSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.100.0.0/24
      AvailabilityZone: !Select
        - 0
        - !GetAZs
          Ref: AWS::Region

  PublicSubnetRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet
      RouteTableId: !Ref PublicRouteTable

  PublicSubnetNetworkAclAssociation:
    Type: AWS::EC2::SubnetNetworkAclAssociation
    Properties:
      SubnetId: !Ref PublicSubnet
      NetworkAclId: !GetAtt
        - VPC
        - DefaultNetworkAcl

######################
# Outputs section
######################

Outputs:

  PublicSubnet:
    Description: The subnet ID to use for public web servers
    Value: !Ref PublicSubnet
    Export:
      Name: !Sub '${AWS::StackName}-SubnetID'

  VPC:
    Description: VPC ID
    Value: !Ref VPC
    Export:
      Name: !Sub '${AWS::StackName}-VPCID'

• lab-application.yaml

AWSTemplateFormatVersion: 2010-09-09
Description: >-
  Application Template: Demonstrates how to reference resources from a different stack.
  This template provisions an EC2 instance in a VPC Subnet provisioned in a different stack.

# This template creates:
#   Amazon EC2 instance
#   Security Group

######################
# Parameters section
######################

Parameters:

  NetworkStackName:
    Description: >-
      Name of an active CloudFormation stack that contains the networking
      resources, such as the VPC and subnet that will be used in this stack.
    Type: String
    MinLength: 1
    MaxLength: 255
    AllowedPattern: '^[a-zA-Z][-a-zA-Z0-9]*$'
    Default: lab-network

  AmazonLinuxAMIID:
    Type: AWS::SSM::Parameter::Value<AWS::EC2::Image::Id>
    Default: /aws/service/ami-amazon-linux-latest/amzn-ami-hvm-x86_64-gp2

######################
# Resources section
######################

Resources:

  WebServerInstance:
    Type: AWS::EC2::Instance
    Metadata:
      'AWS::CloudFormation::Init':
        configSets:
          All:
            - ConfigureSampleApp
        ConfigureSampleApp:
          packages:
            yum:
              httpd: []
          files:
            /var/www/html/index.html:
              content: |
                <img src="https://s3.amazonaws.com/cloudformation-examples/cloudformation_graphic.png" alt="AWS CloudFormation Logo"/>
                <h1>Congratulations, you have successfully launched the AWS CloudFormation sample.</h1>
              mode: 000644
              owner: apache
              group: apache
          services:
            sysvinit:
              httpd:
                enabled: true
                ensureRunning: true
    Properties:
      InstanceType: t3.micro
      ImageId: !Ref AmazonLinuxAMIID
      NetworkInterfaces:
        - GroupSet:
            - !Ref WebServerSecurityGroup
          AssociatePublicIpAddress: true
          DeviceIndex: 0
          DeleteOnTermination: true
          SubnetId:
            Fn::ImportValue:
              !Sub ${NetworkStackName}-SubnetID
      Tags:
        - Key: Name
          Value: Web Server
      UserData:
        Fn::Base64: !Sub |
          #!/bin/bash -xe
          yum update -y aws-cfn-bootstrap
          # Install the files and packages from the metadata
          /opt/aws/bin/cfn-init -v --stack ${AWS::StackName} --resource WebServerInstance --configsets All --region ${AWS::Region}
          # Signal the status from cfn-init
          /opt/aws/bin/cfn-signal -e $? --stack ${AWS::StackName} --resource WebServerInstance --region ${AWS::Region}
    CreationPolicy:
      ResourceSignal:
        Timeout: PT5M

  DiskVolume:
    Type: AWS::EC2::Volume
    Properties:
      Size: 100
      AvailabilityZone: !GetAtt WebServerInstance.AvailabilityZone
      Tags:
        - Key: Name
          Value: Web Data
    DeletionPolicy: Snapshot

  DiskMountPoint:
    Type: AWS::EC2::VolumeAttachment
    Properties:
      InstanceId: !Ref WebServerInstance
      VolumeId: !Ref DiskVolume
      Device: /dev/sdh

  WebServerSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: Enable HTTP ingress
      VpcId:
        Fn::ImportValue:
          !Sub ${NetworkStackName}-VPCID
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 80
          ToPort: 80
          CidrIp: 0.0.0.0/0
      Tags:
        - Key: Name
          Value: Web Server Security Group

######################
# Outputs section
######################

Outputs:
  URL:
    Description: URL of the sample website
    Value: !Sub 'http://${WebServerInstance.PublicDnsName}'

---

1. VPC 생성 (lab-network 스택)

스택 생성

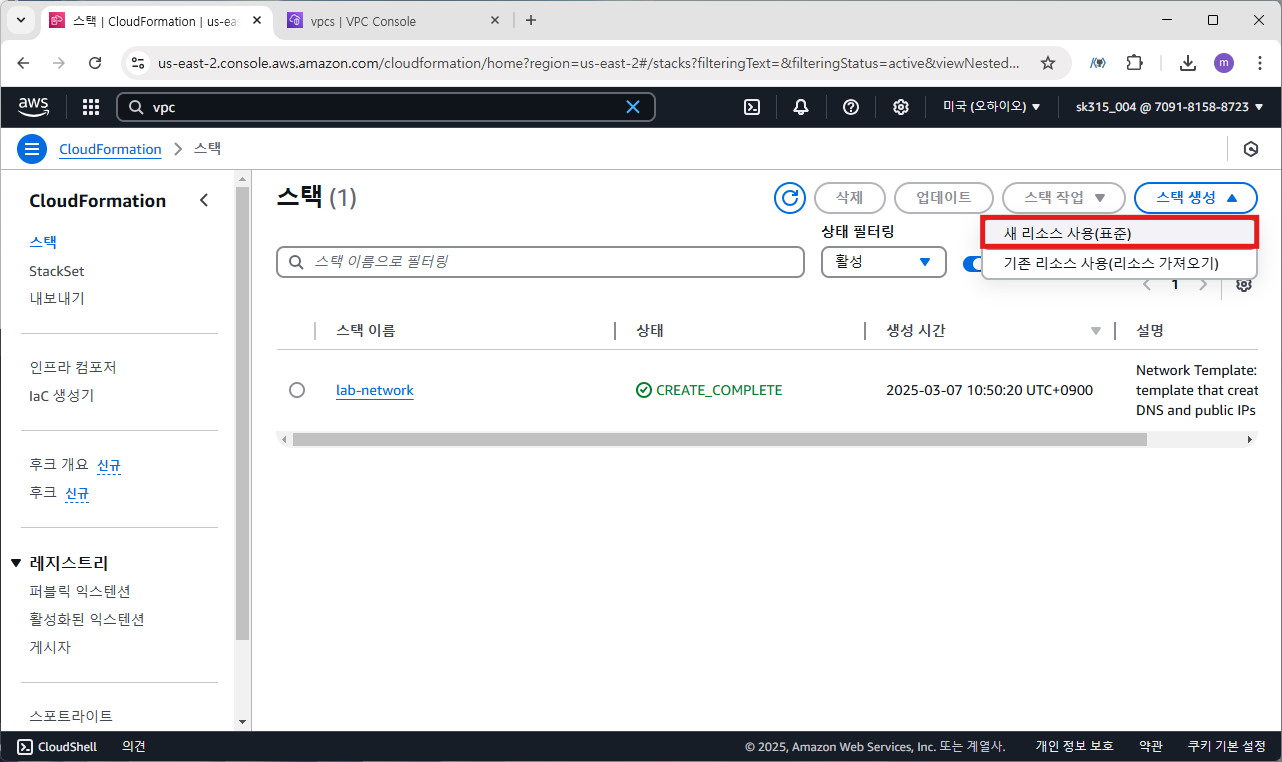

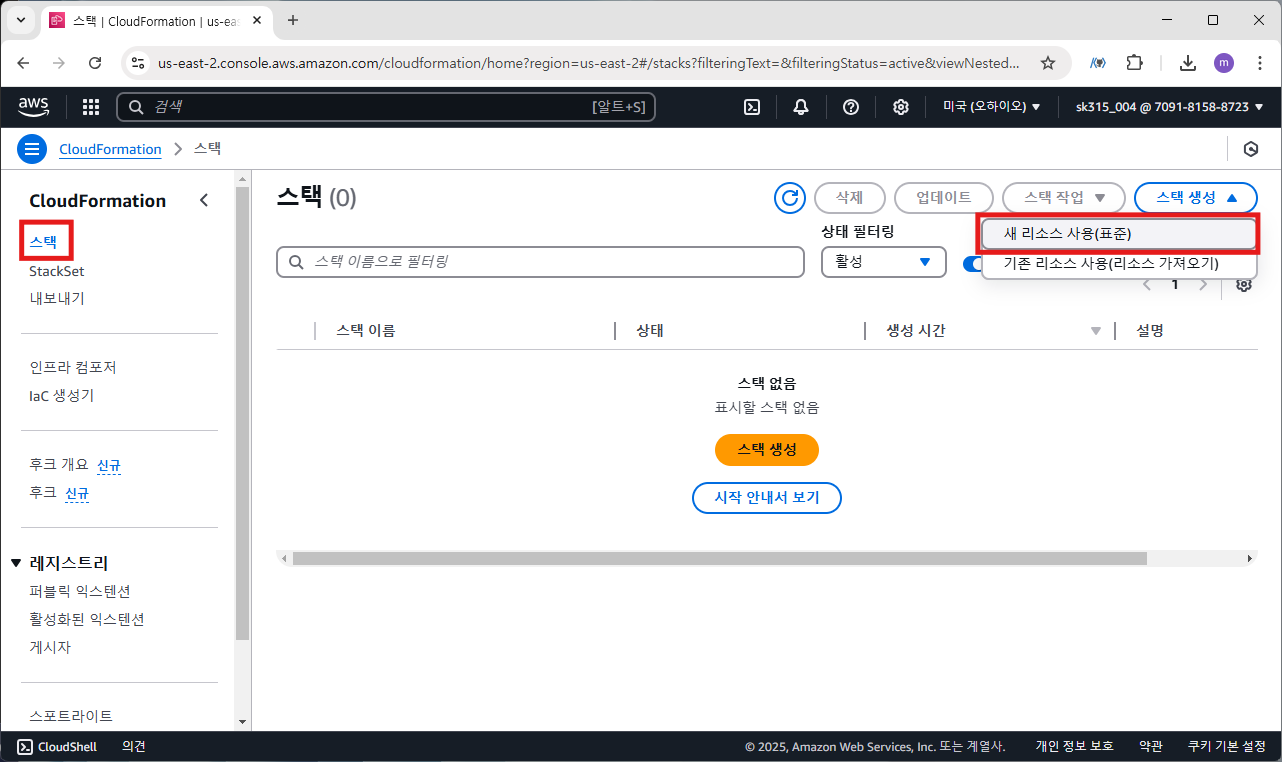

CloudFormation>스택>스택 생성(새 리소스 사용) 선

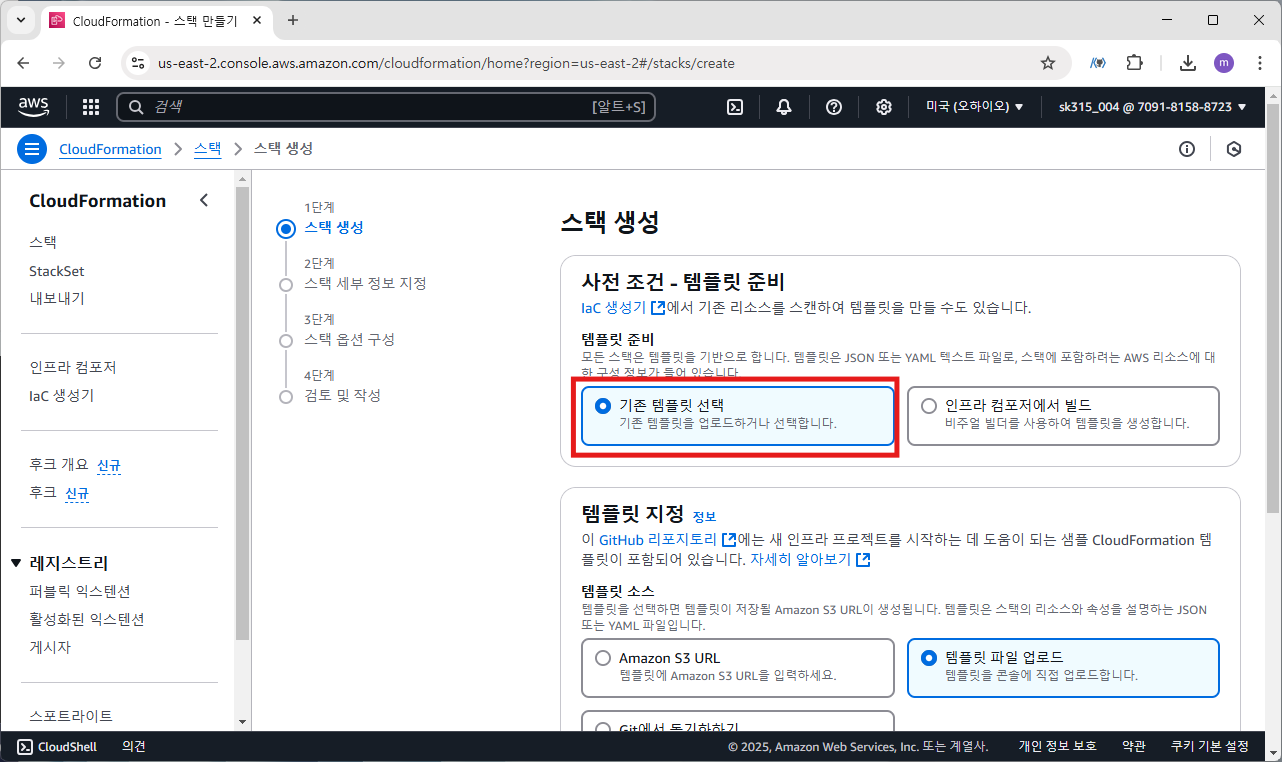

템플릿 준비: 기존 템플릿 선택

템플릿 지정: 템플릿 파일 업로드 > lab-network.yaml 선택

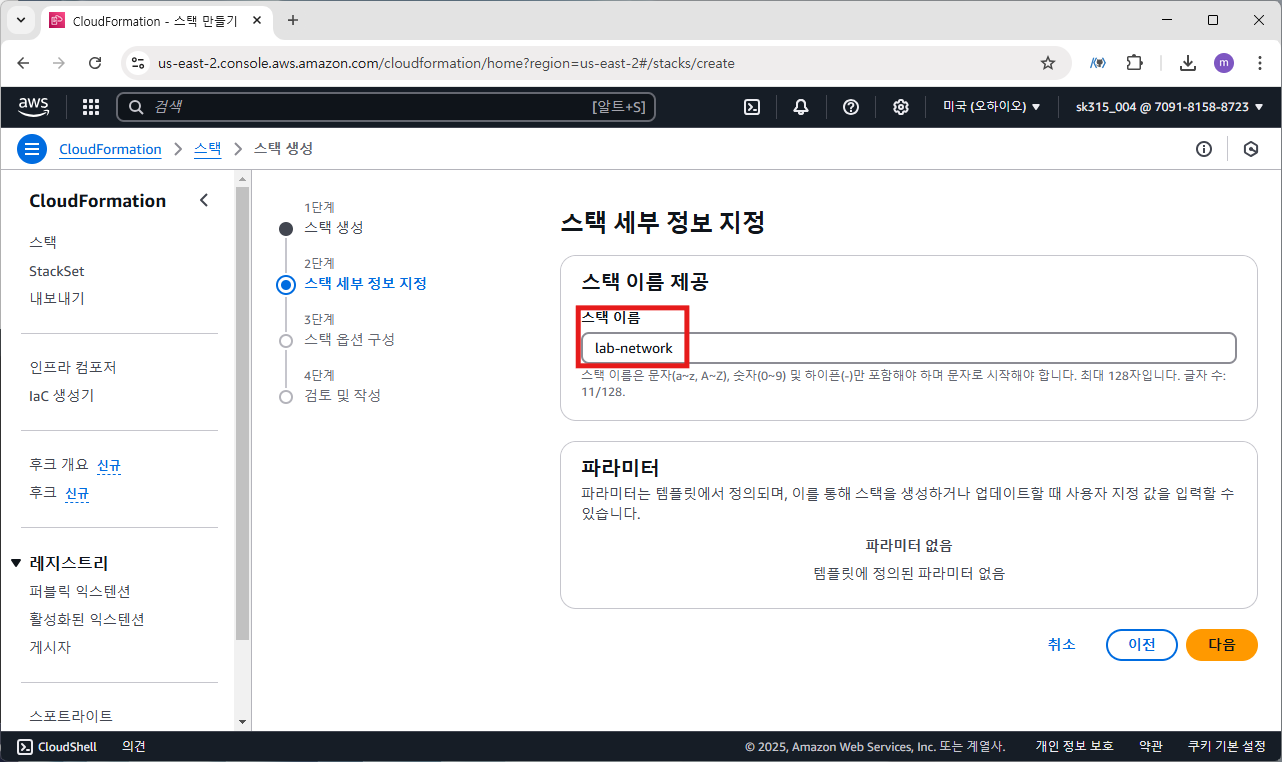

• 스택 이름: lab-network
• 3단계와 4단계는 스킵하고 생성

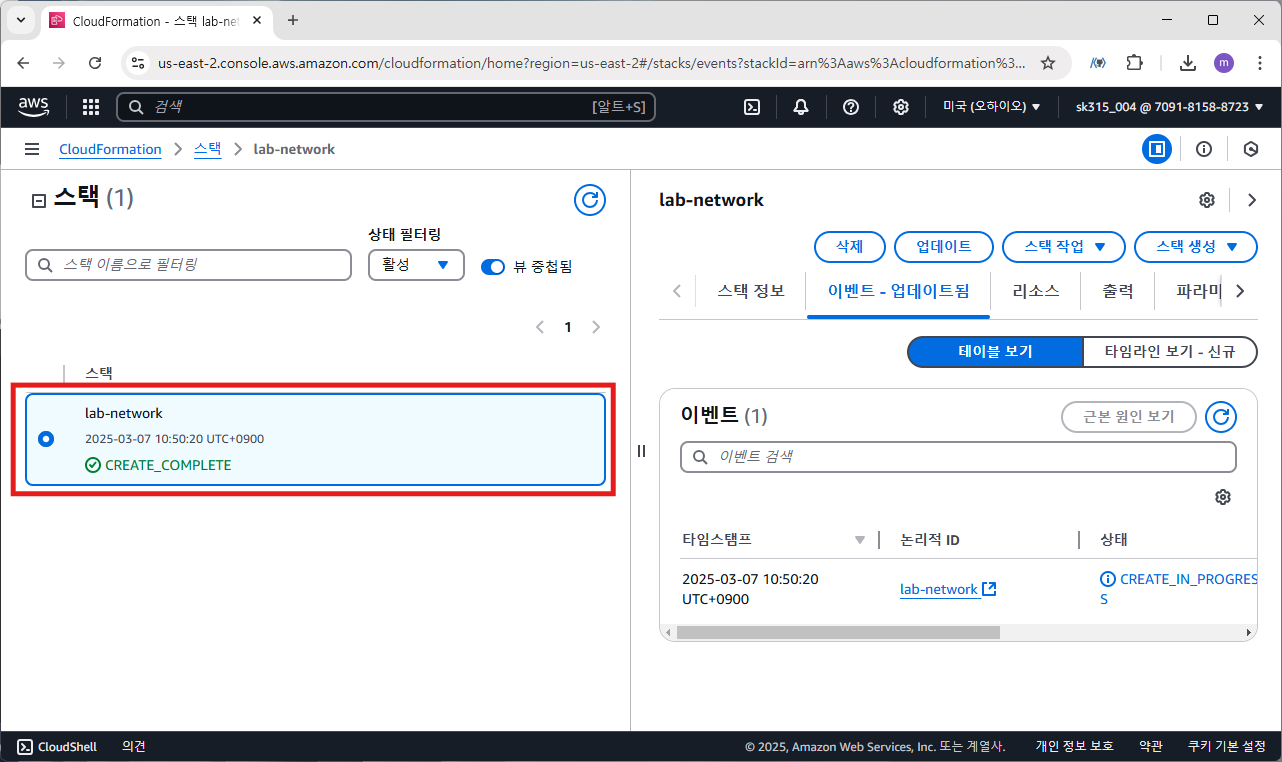

lab-network 스택 생성 완성

생성 확인

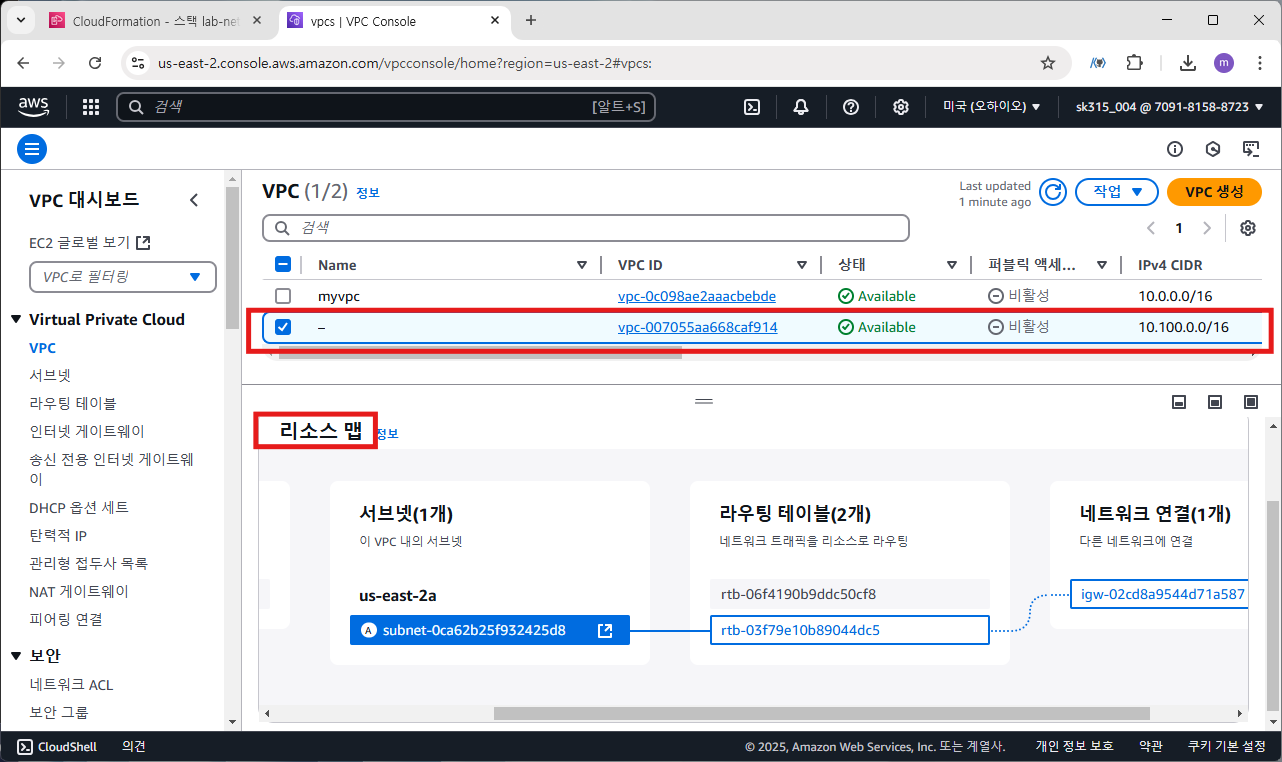

VPC 확인: lab-network 스택에 의해 새로운 VPC가 생성된 것을 확인

---

2. EC2 및 보안 그룹 생성 (lab-application 스택)

모듈화된 템플릿 사용 이유

• CloudFormation에서 하나의 YAML 파일로 모든 인프라를 생성할 수도 있지만, 역할별로 모듈화 하여 관리하는 것이 유지보수와 협업에 용이함.

스택 생성

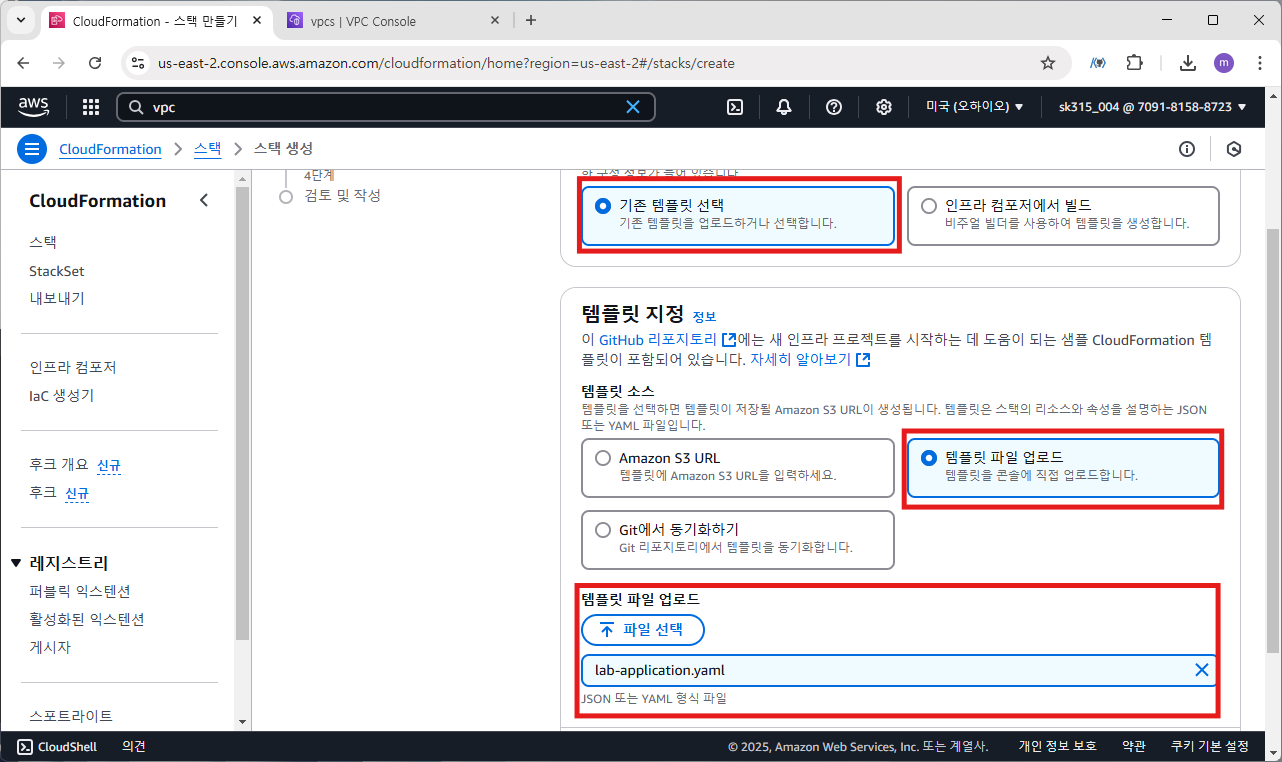

CloudFormation > 스택 생성(새 리소스 사용)

템플릿 준비>기존 템플릿 선택

템플릿 지정: 템플릿 파일 업로드 > lab-application.yaml 선택

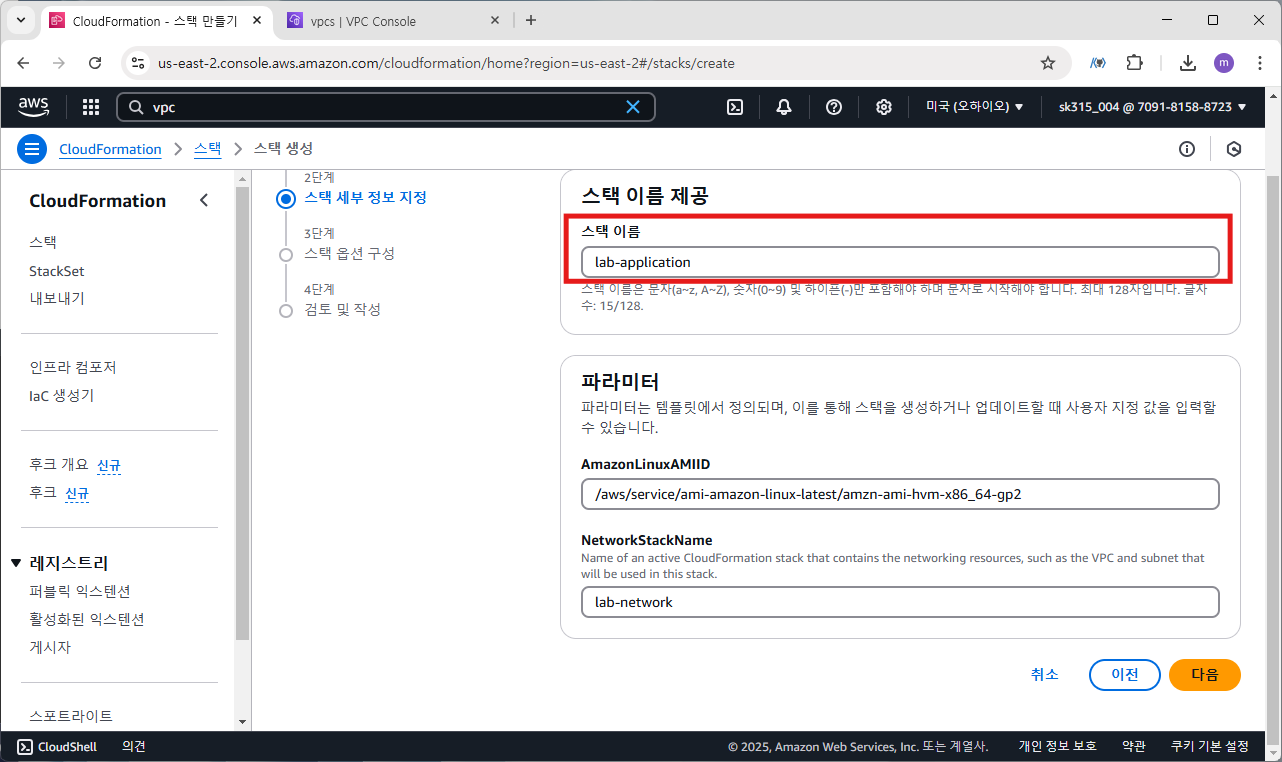

스택 이름: lab-application

3,4단계는 스킵하고 생성

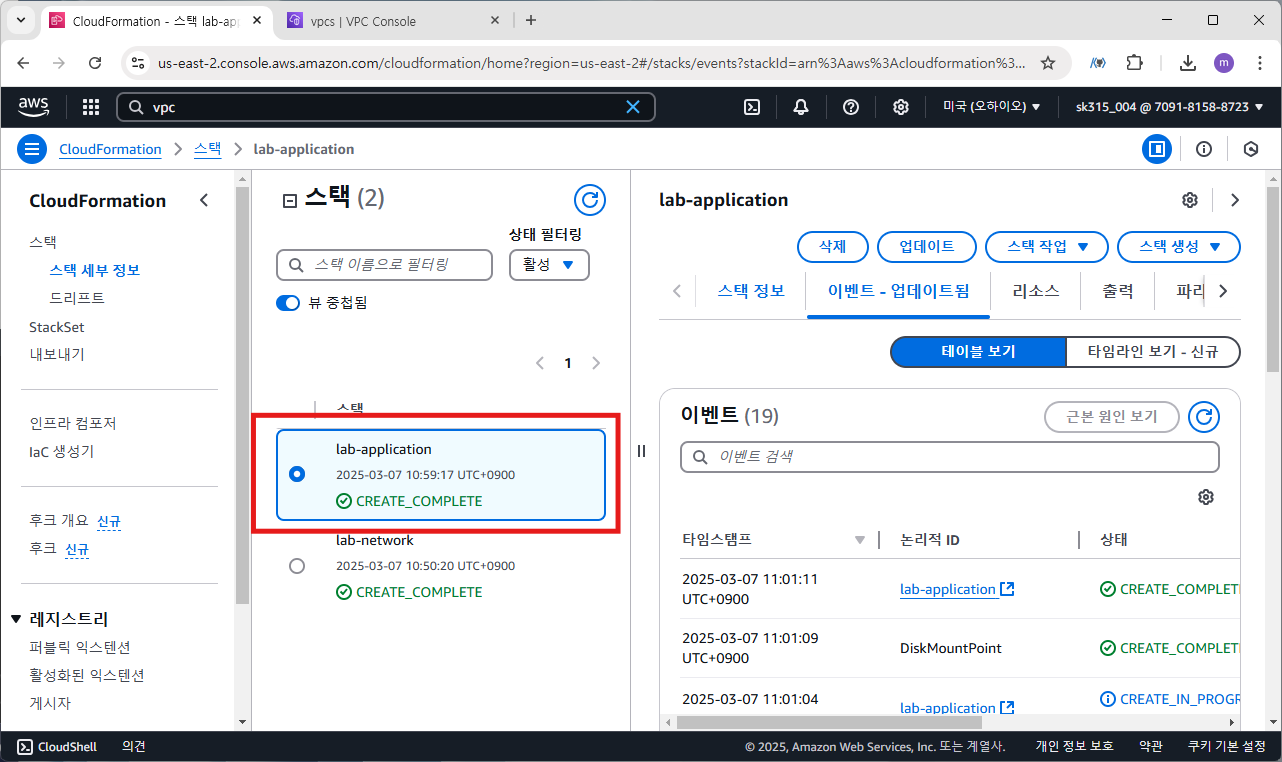

lab-application 스택 생성 완료 확인

생성 확인

소스 코드 내용대로 EC2(Web Server)가 생성된 것을 확인

---

3. 드리프트 감지 (Drift Detection)

드리프트 감지 실행

• lab-application 스택 선택
• 스택 작업 > 드리프트 결과 보기 선택

• 스택 드리프트 감지 클릭

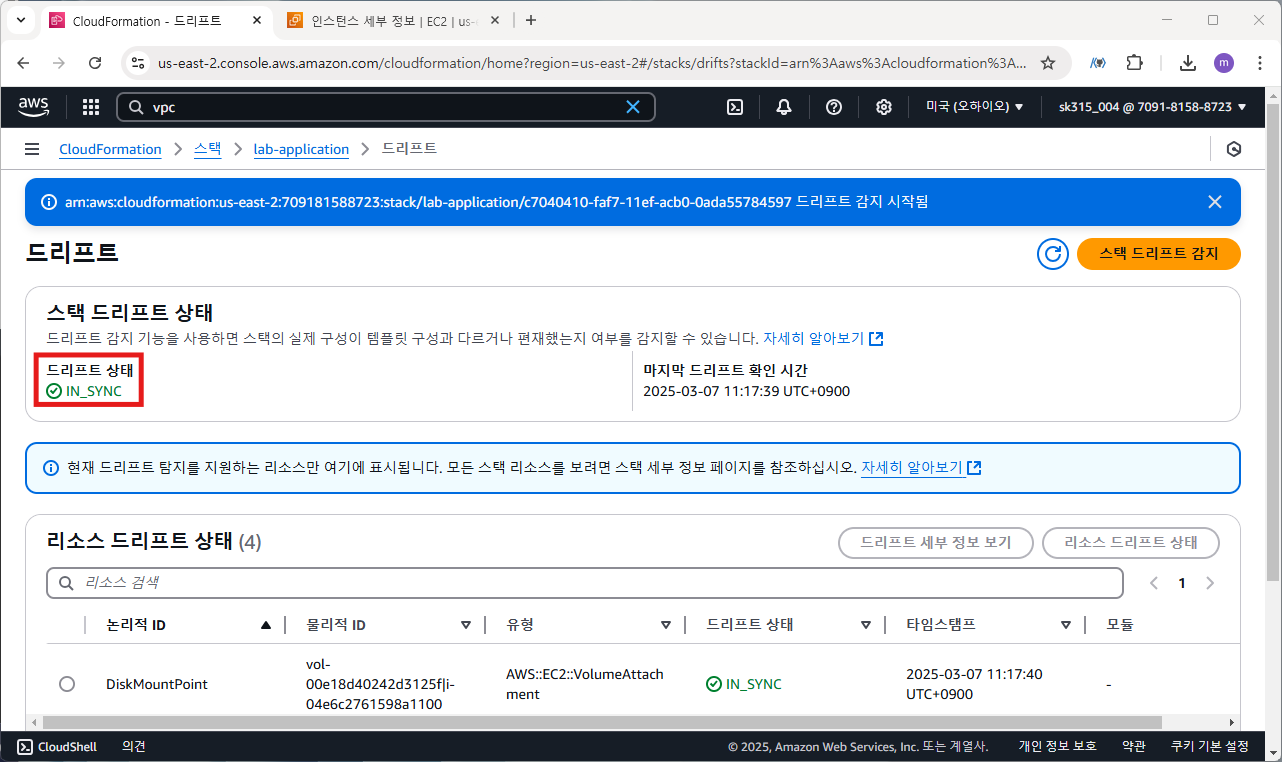

• 드리프트 상태 확인: IN_SYNC (변경 사항 없음)

---

변경 후 드리프트 감지

그럼 이제 스택(소스코드)과 다르게 변경된 사항이 있다면 어떻게 되는지 확인해 보겠습니다.

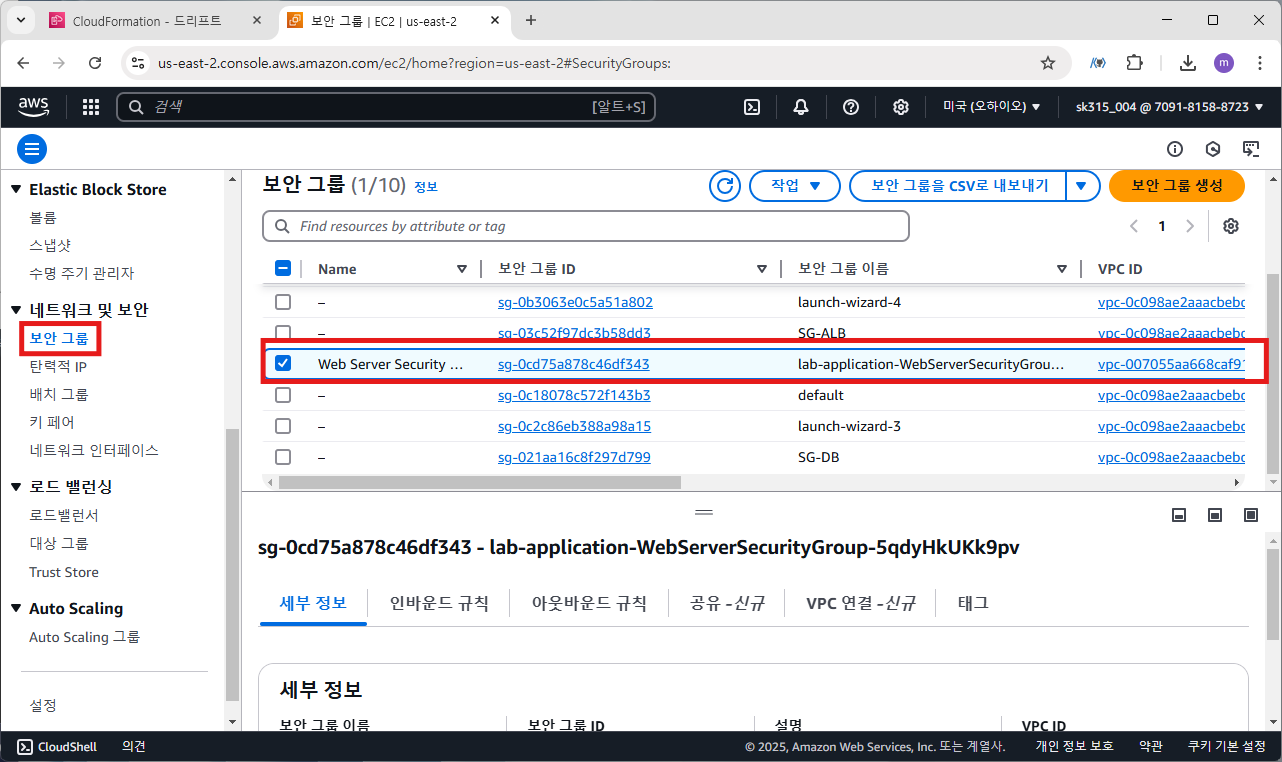

보안 그룹에서 스택에 의해 생성된 Web Server Security 보안 그룹 선택

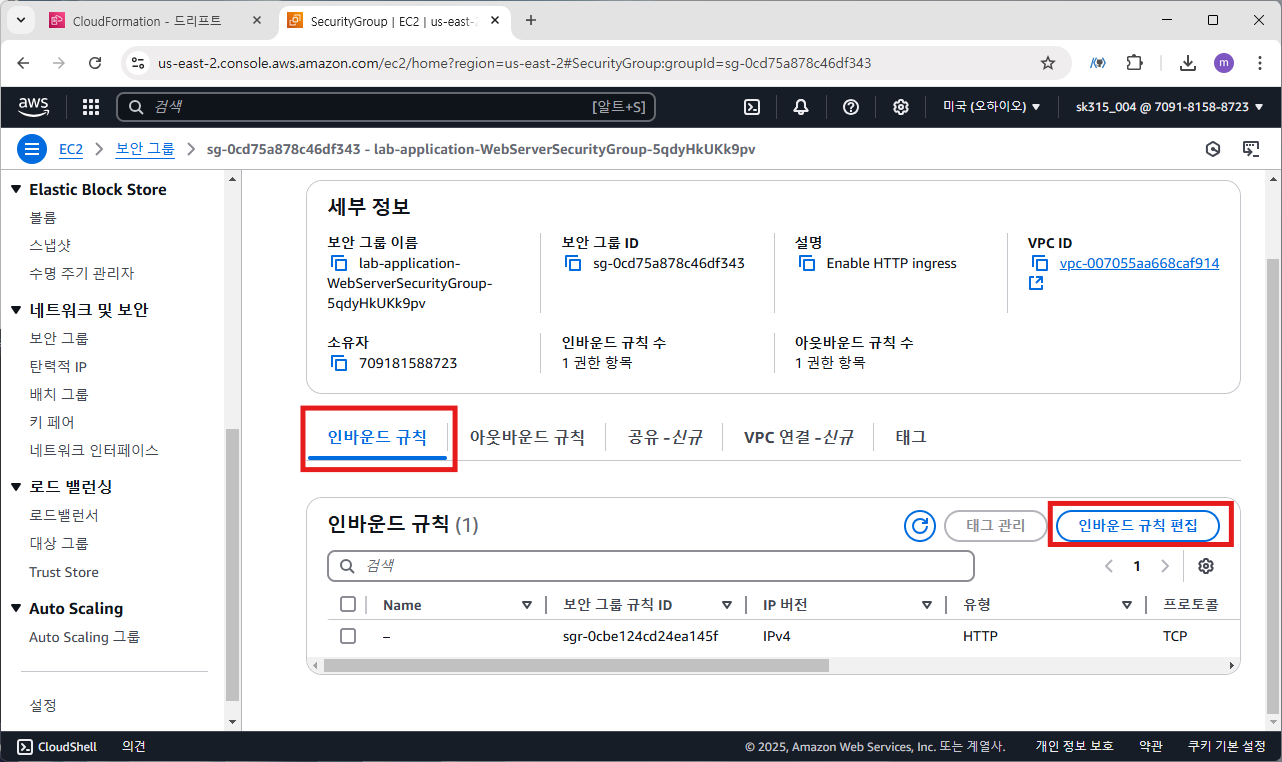

인바운드 규칙 편집 클

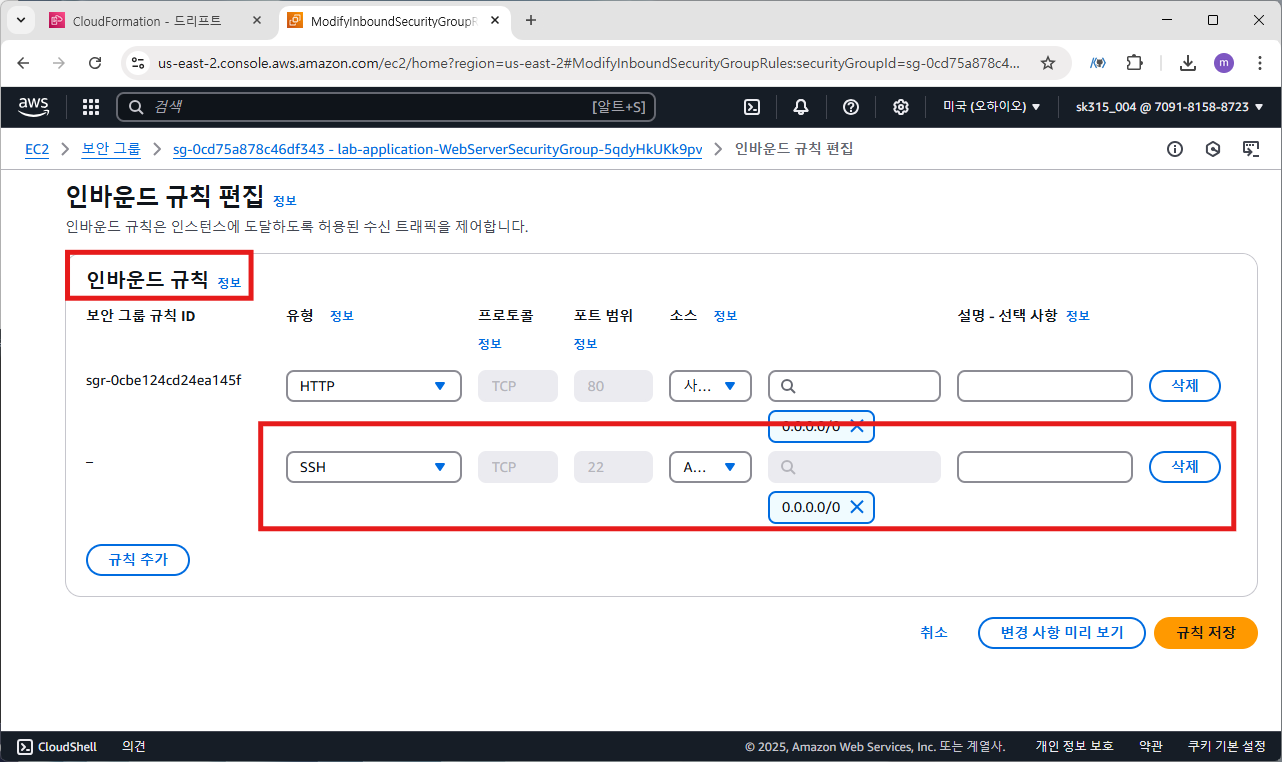

기존 HTTP 규칙 외에 SSH 규칙 추가 후 저장

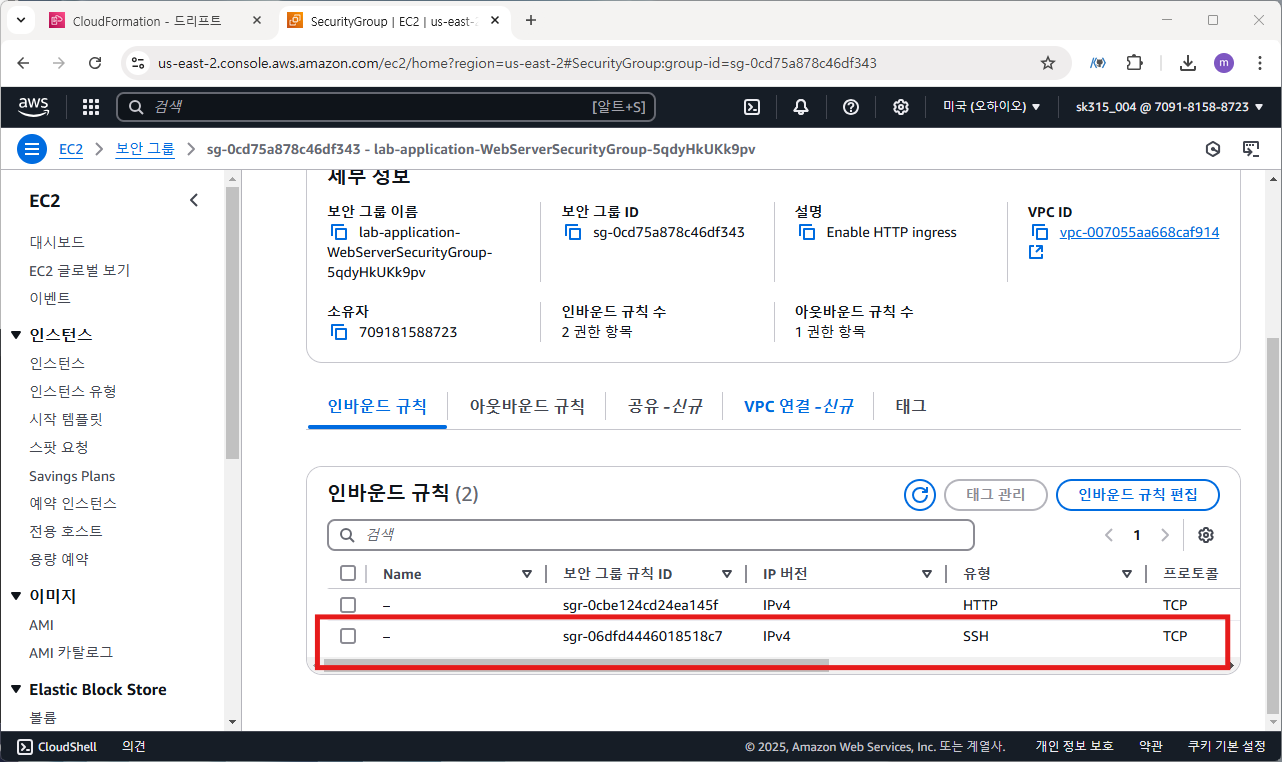

인바운드 규칙에 새로운 규칙(SSH)이 추가된 것을 확인

---

변경 사항 확인

lab-application 스택의 드리프트로 돌아와서 스택 드리프트 감지 클릭

새로고침 후 드리프트 상태가 DRIFTED로 변경된 것을 볼 수 있습니다. 즉, 스택(소스 코드)과 일치하지 않는 다른 설정이 생겼다는 것을 알 수 있습니다.

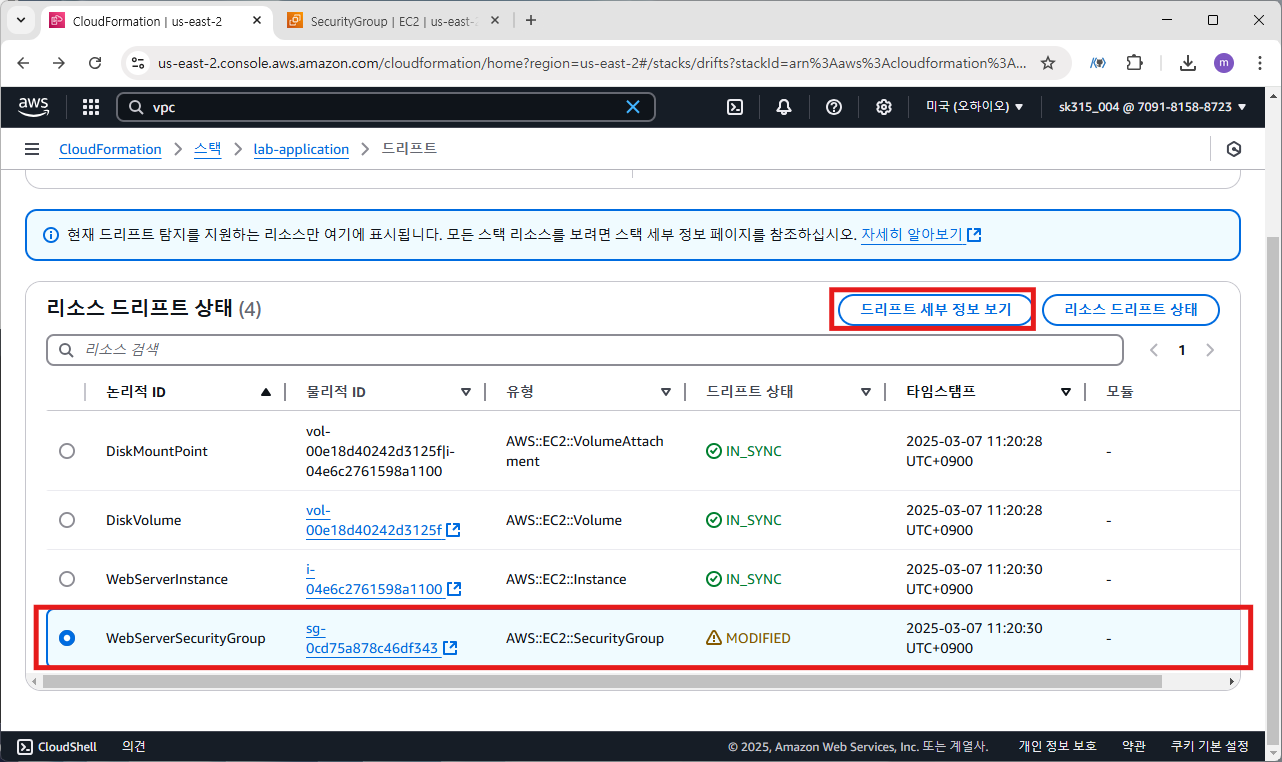

변경된 부분을 보기 위해서는 리소스 드리프트 상태에서 드리프트 상태가 MODIFEID인 것을 선택하고 드리프트 세부 정보 보기 클릭

변경된 부분을 보면 SecurityGroup(보안그룹)이 변경된 것을 알 수 있고, 변경된 내용도 위와 같이 확인할 수 있습니다.

---

4. 마무리(스택 삭제)

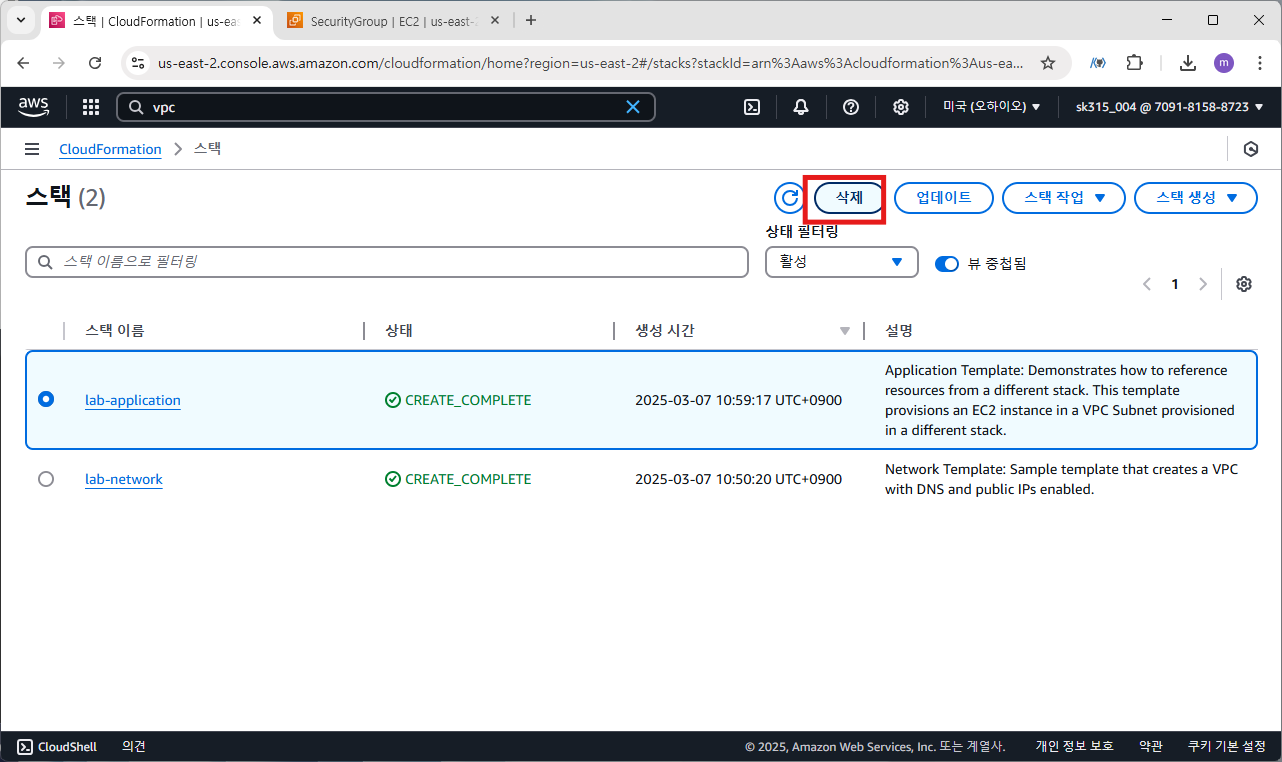

lab-application 스택 선택 > 삭제 클릭

스택이 삭제되면서 인스턴스도 자동 종료됩니다.

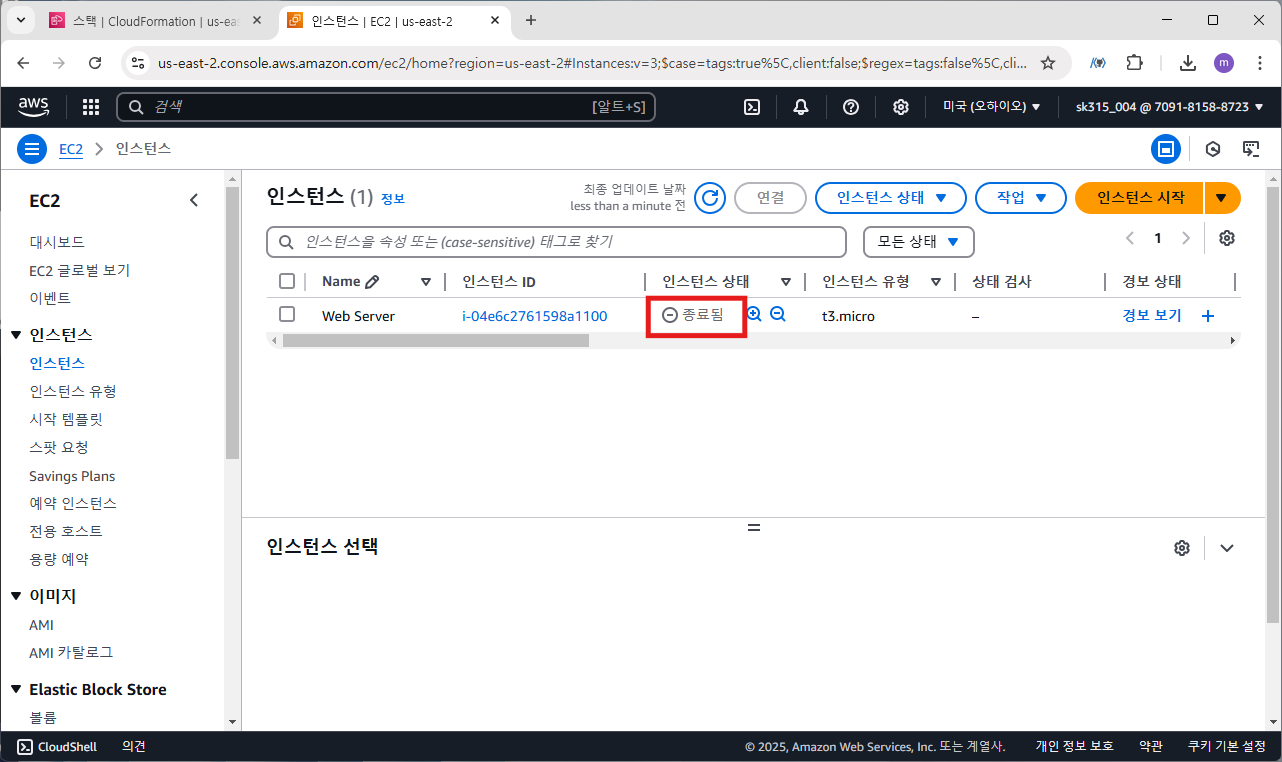

lab-application 스택이 삭제되어 스택에 의해 생성된 인스턴스가 자동으로 종료된 것을 볼 수 있습니다.

---

lab-network 스택 선택하고 삭제 클릭

lab-network 스택에 의해 생성된 VPC도 삭제되어 찾을 수 없게 됩니다.



이번 실습에서는 AWS CloudFormation을 활용하여 VPC와 EC2 인스턴스를 생성하고, 드리프트 감지를 통해 인프라 변경 사항을 추적하는 방법을 알아보았습니다. CloudFormation을 사용하면 인프라를 코드로 관리(IaC)할 수 있어 변경 이력 추적과 자동화가 용이합니다. 더 나아가, CI/CD 파이프라인과 결합하여 자동 배포 환경을 구축할 수도 있습니다. 기회가 된다면 이를 활용한 자동화 배포 방법을 다뤄보겠습니다.
